Abble iPod Interface - Einbauanleitung BMW E46
[written by
Alex]
Lieferumfang:
1: Apple iPod Interface
2: iPod-Anschlusskabel
3: Kabelsatz
4: Steckergehäuse
5: Schutzummantelung
6: Kabeldurchführung
7: Bedienungsanleitung

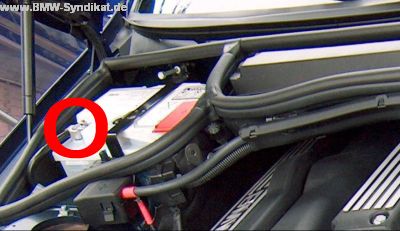

Minuspol der Batterie abklemmen!!!

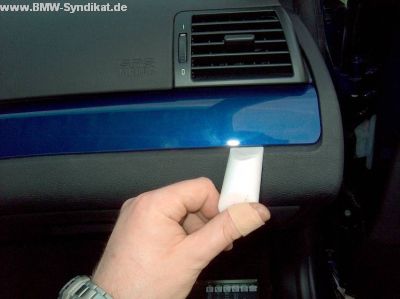

Blende Beifahrerseite entfernen Dazu Blende vorsichtig (am besten mit einem Kunststoffkeil) abhebeln. Die Befestigungspunkte sind auf dem nächsten Bild zu sehen!
Hier sieht man die 4 Befestigungspunkte
Blende über dem Radio ebenfalls abhebeln. Diese ist lediglich auf der linken Seite neben dem Radio eingesteckt. Dann die beiden Befestigungsschrauben (rot markiert) des Radios herausdrehen. Radio herausziehen und den Radiostecker (linke Seite) sowie den Antennenstecker (rechte Seite) abziehen.

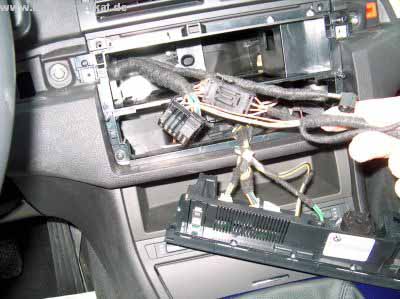

Bedienteil der Klimaanlage von hinten kräftig heraus drücken.
Handschuhfachkasten entfernen.

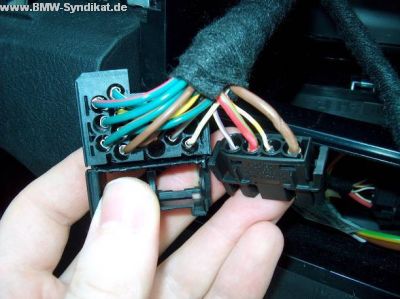

Den Plastikbügel von dem Stecker entfernen. Von vorne die Stecker von Pin 5(vi/ws), 7(ws/gr/ge), 9(rt/gn) und 15(br) vorsichtig heraus drücken und wie unten beschrieben in das mitgelieferte Steckergehäuse einsetzen. ACHTUNG: Der Stecker ist in der original Anleitung falsch herum abgebildet! Bitte die Pin-Bezeichnung beachten, die hinten am Stecker aufgebracht ist! Auf meinem Bild ist es auch noch falsch herum. Habe den Fehler erst bemerkt als ich es zusammenstecken wollte!
Pin 1 – VI/WS
Pin 2 – RT/GN
Pin 3 – WS/RT/GE
Pin 4 - BR

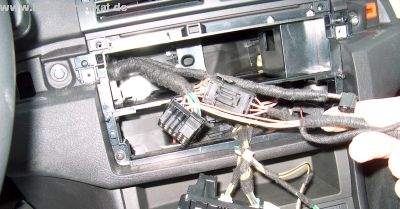

Die Stecker von dem mitgelieferten Kabelsatz in den original Radiostecker einsetzen. iPod-Kabelsatz mit angebrachten Stecker mit dem original Kabelbaum verbinden. Plastikbügel am Radiostecker wieder anbringen.
Ein 16mm großes Loch oben links in den Handschuhfachkasten bohren.
(Abstand zur Oberkante = 22mm, Abstand zur oberen Hinterkante = 16mm)

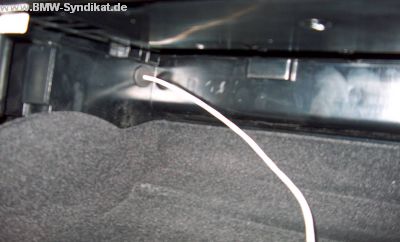

Mitgelieferte Kabeldurchführungstülle einschneiden und das weiße Kabel in die Tülle einsetzten. Den runden Stecker vom Handschuhfachkasten aus durch das Loch stecken und die Tülle mit dem Kabel in das Loch einsetzen. Die flache breite Seite (iPod-Verbindung) bleibt im Handschuhfach.
Die Kabelseite mit dem runden Stecker zum Radioschacht führen. Darauf achten dass das Kabel später nicht eingeklemmt oder beschädigt wird!
Das iPod-Interface (silbernes Metallkästchen) in die mitgelieferte Schutzhülle stecken und rechts unterhalb des Klimaanlagenbedienteils einklemmen. Dann die beiden Stecker entsprechend einstecken.
- Klimaanlagenbedienteil einbauen (darauf achten das die 4 Metallklammern dran sind!)
- Radiostecker und Antennenkabel am Radio anbringen
- Radio einbauen
- Blenden anbringen (mit der über dem Radio beginnen)
- Handschuhfachkasten einbauen
- Batterie-Minuspol anklemmen (Uhr und Radiosender einstellen)
- Radio einschalten
- iPod mit Kabel im Handschuhfach verbinden
- So oft am Radio auf MODE drücken bis „CD 00“ oder „CDC“ erscheint.
- mit den Tasten 1-5 können die im iPod selbst angelegten BMW-Abspiellisten angewählt werden
Taste 6 drücken um alle im iPod abgelegten Titel abzuspielen
